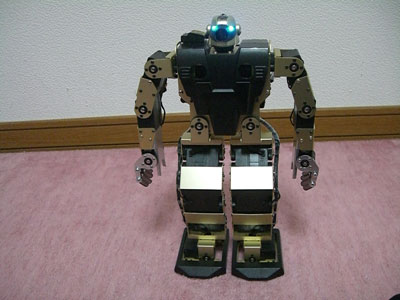

ロボザックの改造　ＲＺ

「ロボザックの基本形を変えないで進化させたい」

＊頭を左右に動かしました。
＊新しいハンドを制作しました。
＊頭を上下に動かしました。
＊ロボザック用のゴッドハンドを制作しました。
＊ロボゼロ（ＪＯ-ZERO）ハンドのロボザック用を試作しました。

ロボザックのラジオ体操・・・・・第１・第2のモーション

趣味の工作　

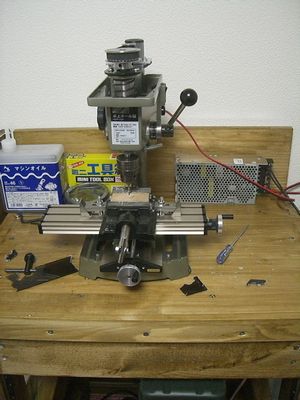

　ロボザックの改造・部品製作のために購入したボール盤等の機械ですが、今は、機械・機具の作成・改造等が主になってしまった。

2009.02.27

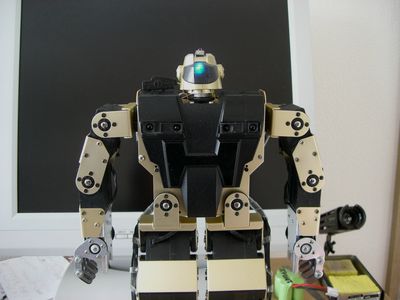

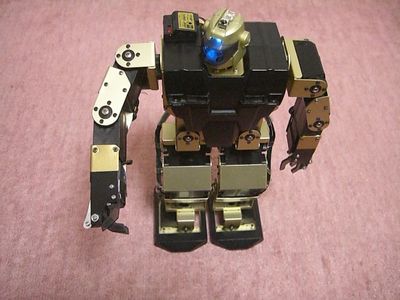

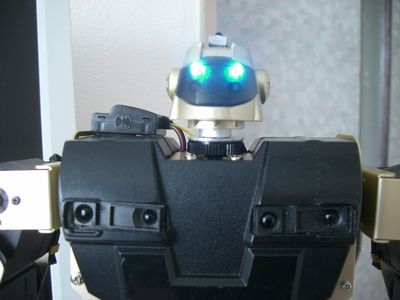

胸には自律歩行用の２個の距離センサー（シャープ製）
　
距離センサーは消費電流が多いので、ＭＯＳリレーとプログラムで使用するときＯＮ・ＯＦします。

ハンドの制作は、「RoboZak奮戦記」を参考にしました。
＊ありがとうございます。

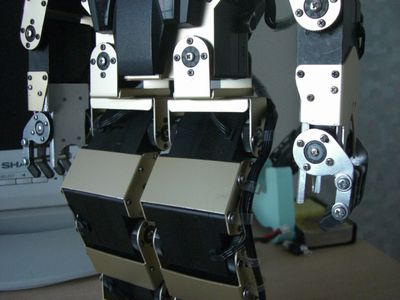

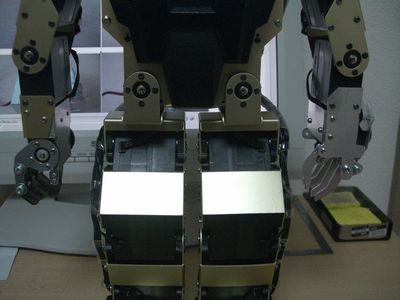

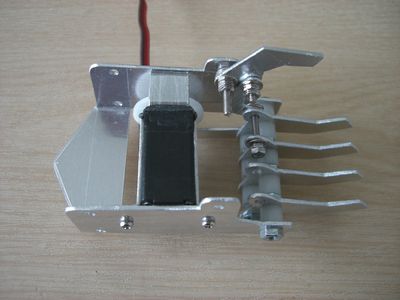

ハンド部分左右に取り付けた距離センサー（自作ハンドと交換して使用）。

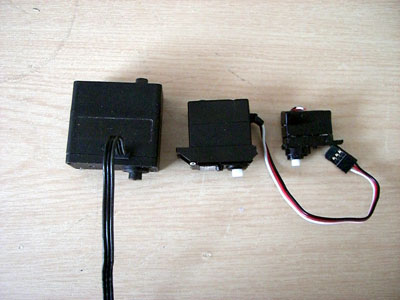

純正のサーボは46g、改造サーボは27gでした。

ハンドの部品合計は、純正のサーボで73g、前回、純正サーボの中をくりぬいて、超小型サーボを使った改造サーボで54gでした。

今回は42gで、小型軽量になりました。

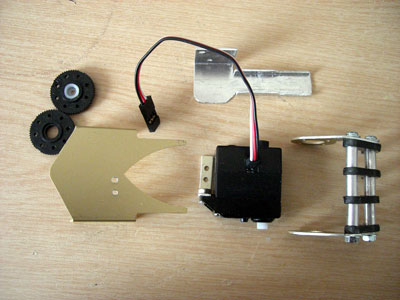

今回使用したサーボは、左の写真の真ん中のサーボです。
18gのサーボなので小型軽量になりました。

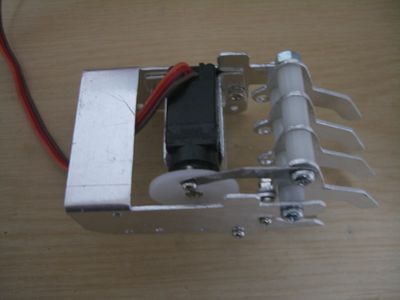

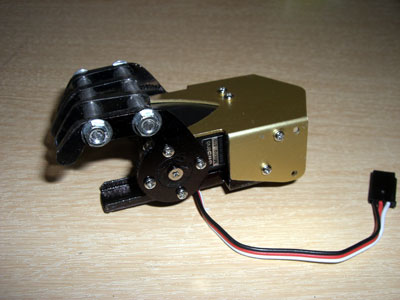

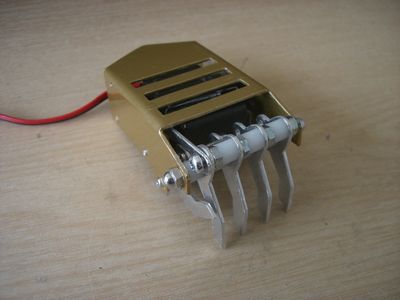

今回制作したハンドの重さは42gで、小型軽量に出来ましたが、小さい物しか掴めない。

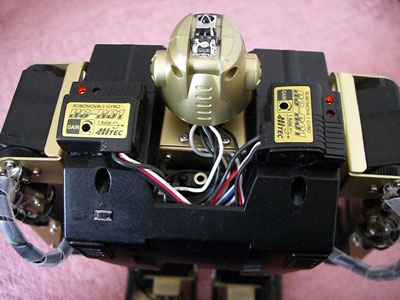

右脇に取り付けたジャイロセンサー切り替え用（ピッチ軸、ロール軸）の超小型リレーと赤色LEDです（プログラムで設定して、リモコンで切り替えます）。

リモコンでジャイロのＯＮ、ＯＦＦができるので、ジャイロの微調整が、ほぼ完璧にできるので、標準のゼロ設定だけで、ジャイロを設定後のゼロ設定は必要なく、本来の基本設定ができました。

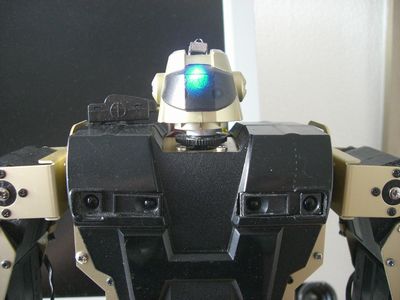

音声認識命令で自律歩行停止時、後ろからだとＬＥＤが見えないため頭部に設置した音声認識用確認ＬＥＤ。

胸に２個、ハンドに２個、４個のシャープ製距離センサーを使っていましたが、消費電流が多いのとＡＤポートを開けるために、頭の中に超音波距離センサーを入れました。

カバーを付ける前です。

2009.07.16

超音波距離センサーは、ロボザックのコントロール基盤ではAD変換の性能が悪いのか、使いづらかったので、オペアンプ(LM386n)で、3.5倍程度の増幅率で使用しました。

「増幅率は、高くても低くてもダメで、実験しながら決めました」
ＩＣは秋月電子で５個で１００円でした。

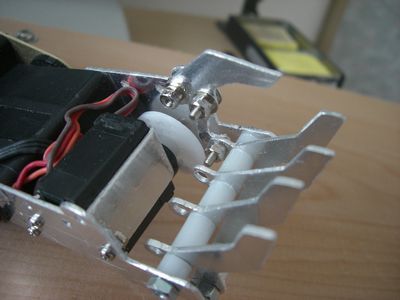

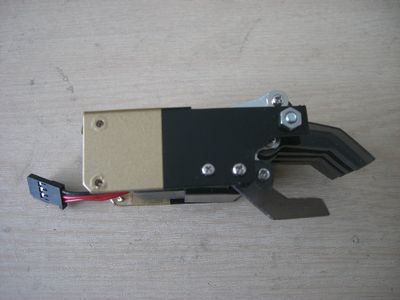

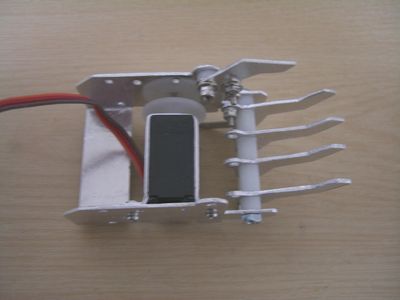

１２月にハンドを作り直しました。

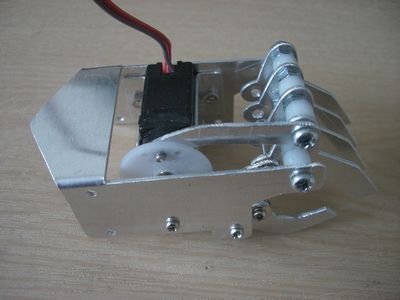

ハンドの重さは、サーボを変更したので53gになりました。

過電流防止回路を作成しようと思っています。

＊ＡＤポートが足りないです。

ＡＤポート	対応センサー
０	ジャイロセンサー
１	空き
２	シャープ距離センサー（胸、左に取り付け）
３	シャープ距離センサー（胸、右に取り付け）
４	ジャイロセンサー
５	加速度センサー（秋月電子で購入）
６	バッテリー低電圧検出
７	リモコン

*ロボザックに付属した加速度センサーは電圧が下がると数値が変動するが、秋月電子で購入した加速度センサー（1,000円）は、ほとんど変動がない。

＊頭を上下に動かしました＊2010.01

2010.01.6

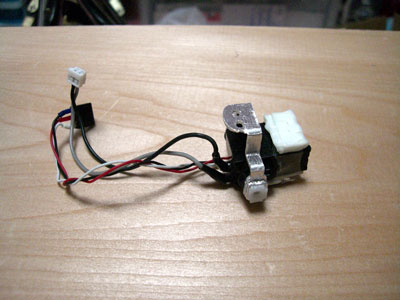

最初に動作した部品（試作品３個目）。

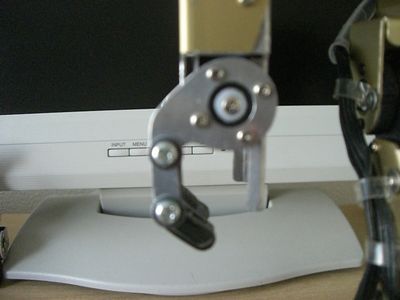

左の部品をサーボモーターに取り付けた状態。

2010.01.9

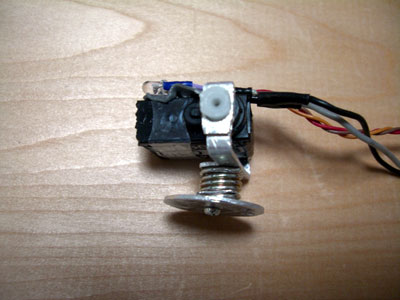

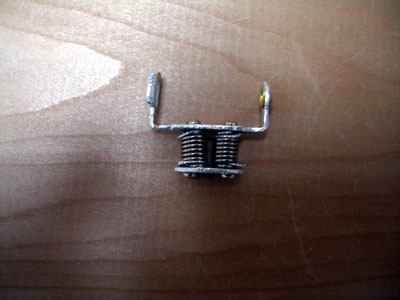

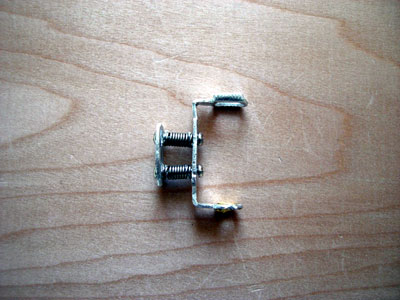

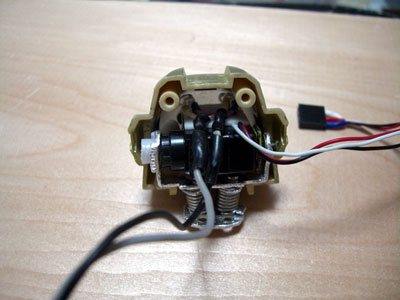

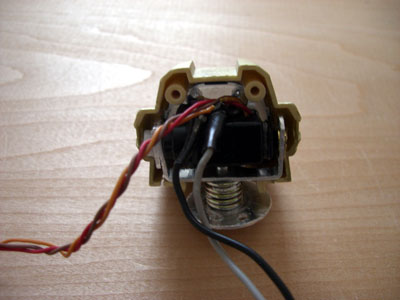

転倒等による衝撃から保護するため、首の部分にコイルスプリングを使用。
スプリングの堅さは、作成中はちょうど良い感じでしたが、組上がってみると弱かったため

上の写真の太めのバネに変更しました。
この状態では、かなりの堅さがあるが、できあがると、もう少し堅い方がよいようです。

ロボザックの頭を上下させたいなーと思っていましたが、元旦にアイディアが浮かび作成していましたが、９日の夜に完成しました。

YouTubeに動画を掲載しました。

　　頭と手の動作ビデオ

　　ラジオ体操第１のビデオ（モーションを改良）

　　ラジオ体操第２のビデオ（モーションを改良）

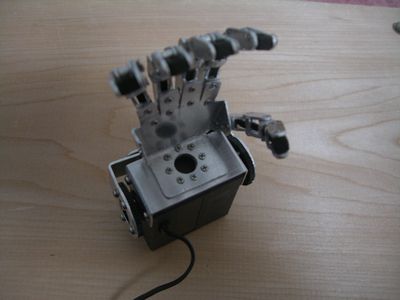

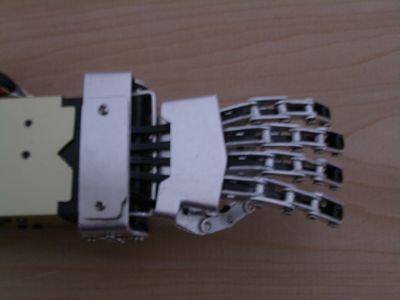

　　ロボザック用ゴッド・ハンドテスト

　　ロボザックの改造

2010.01.13

１月１３日、昨日まで動作テストをした結果、上の写真よりもっと太いバネに変更しました。

太いバネ１本に変更して、支持金具も作り直しました。

左の写真の頭部を支持するバネをアルミに変更しました。

もっと良いものができないか思案中です。

2010.02.

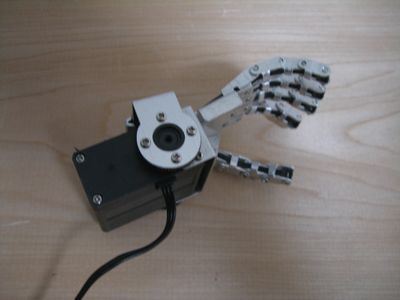

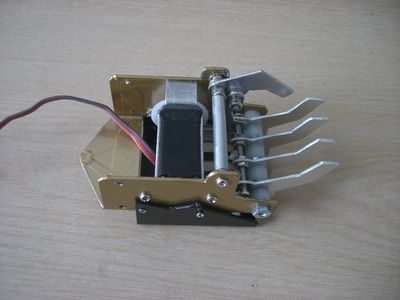

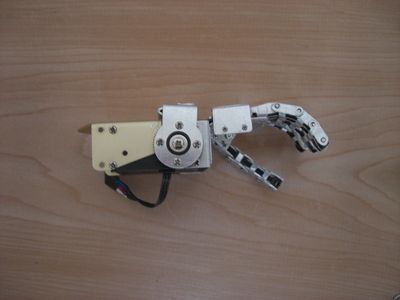

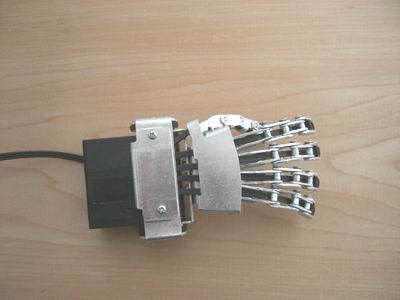

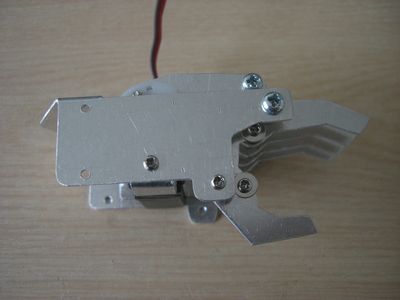

１月下旬から制作していたロボットハンドの右が、もう少しで完成です。

YouTubeに動画を掲載しました。
ロボザック用ゴッド・ハンドテスト

メリッサのゴッドハンドを参考にしました。

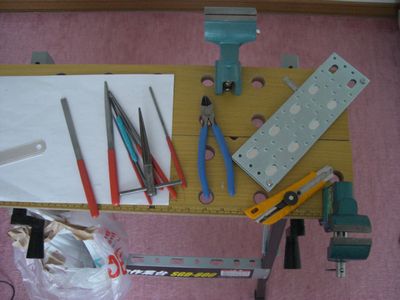

こんな道具で作るので正確なものができません。

卓上ボール盤くらいは購入するべきでした。

ヤスリ・ドリル・万力・・・だけでは・・・限界がある・・・・・

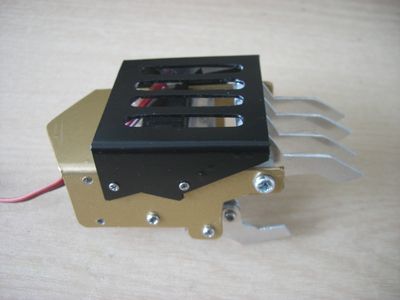

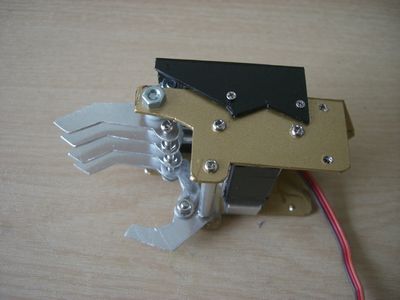

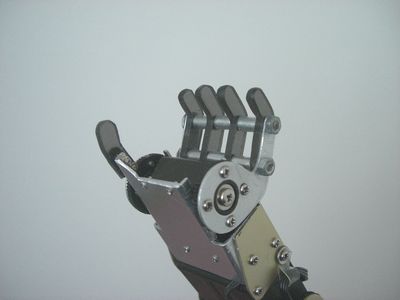

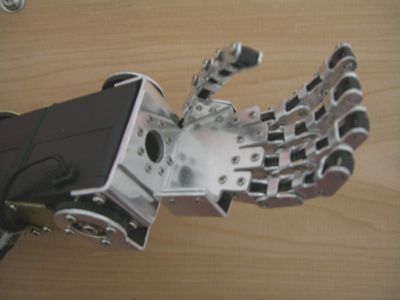

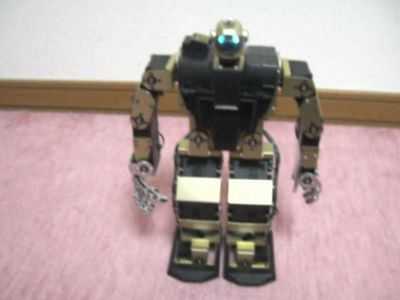

２月１７日右手が完成しました。

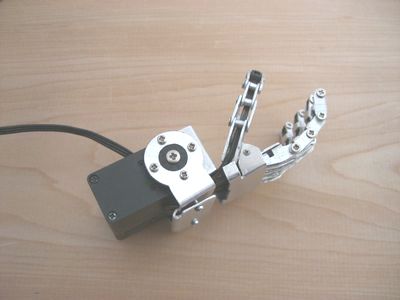

　テスト用のハンド

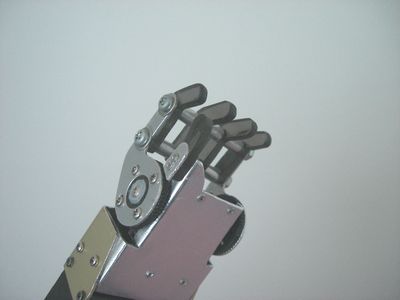

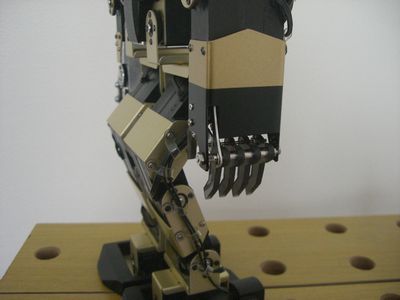

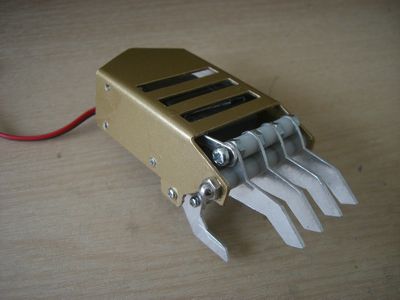

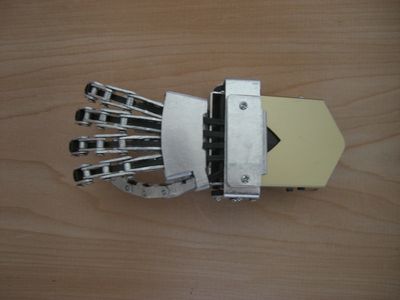

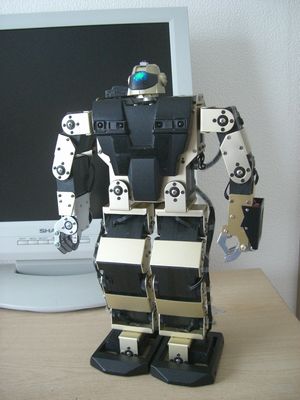

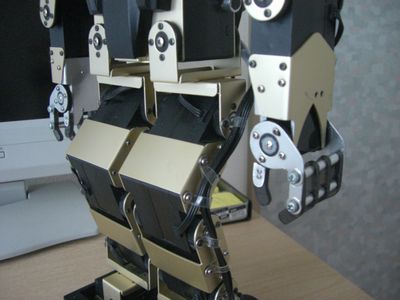

２０１０．0３．３０　ロボザックのハンド完成

テスト用のハンドより良くなりました。

CNCフライス盤があると正確なものができると思いますが・・・・・

YouTubeに動画を掲載しました。

　　ロボザックのハンド

ロボザックには、このハンドの方が合っているようです。

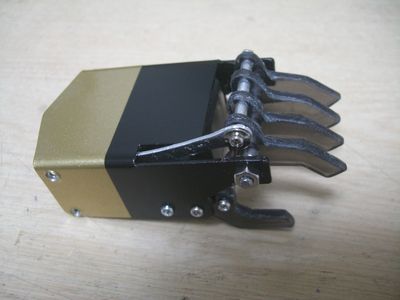

2010.05.23　左の写真のハンドをビストンｎａｎｏ用の小型サーボに交換しました。

サーボが小型になって手の大きさも若干小さくなりました。

2010.06.16

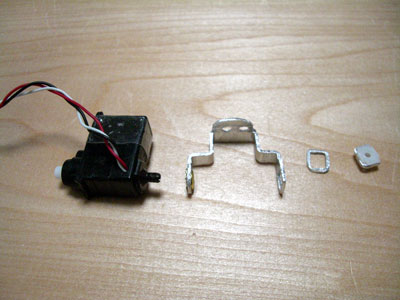

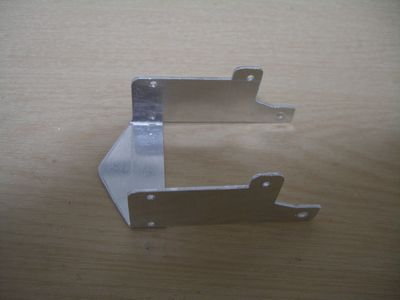

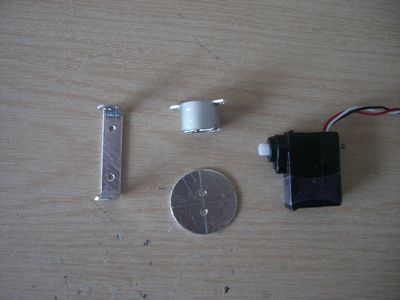

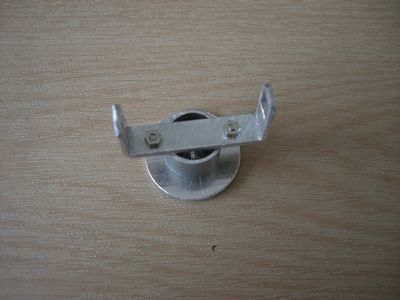

頭部の上下動作用の部品を作成しました。

上の写真の部品と耳部分支持用の小ネジ(1.7M)、小管(ネジの支え用、田宮のギヤセットに入っていた内径2mm、）、簡単な構成ですが、一月の作成開始から数ヶ月もたちました。

2010.06.16

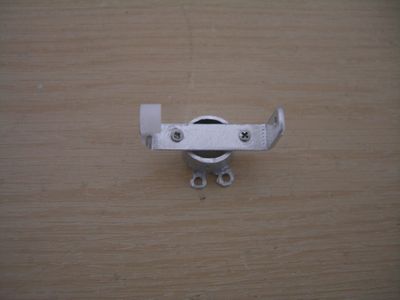

左の部品を組み立てました。

こうやって見ると簡単ですが・・・・・・

2010.06.16

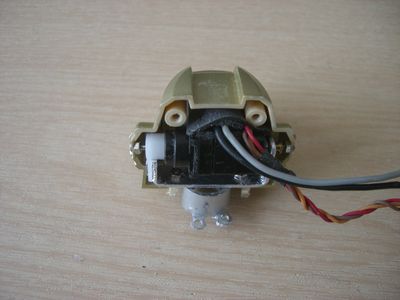

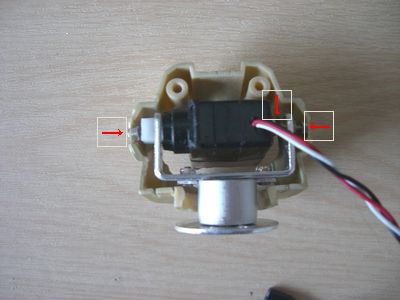

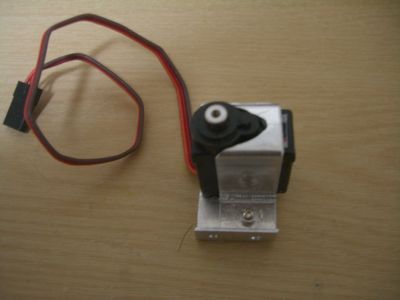

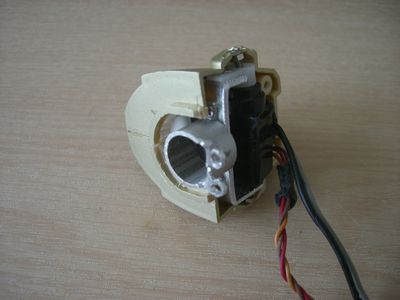

サーボモーターとともに組み込んだ様子です。

写真の赤矢印の箇所は1.7Mのネジを利用して、頭部、耳穴の箇所とサーボの軸を支えています。

これにより、前転などの頭部に衝撃が加わる、モーションが安全になりました。

左の写真は頭の上下左右動作に使っている小型のアナログサーボです。
このサーボのほかに、これより少し大きいアナログサーボを手の動作に使用しています。

アナログサーボは電源ＯＮで一瞬動いてしまいます。
この動きを止める対策のページを紹介します。

上記の対策のページから、サーボモーターの信号線を１０ｋΩの抵抗でプルアップすればよいことになります。

私は、左の写真の矢印のように接続端子の信号線と電源線に１０ｋΩの抵抗を差し込んでいます。（横着して簡単に出来ました）

2010.06.16

以前の首と比べ、アルミパイプを使ったので格段に良くなりました。

YouTubeに動画を掲載しました。

ロボザックの頭・上下動作のテスト

これにより・・・
ロボザックの音声認識命令の後、うなずき動作をしてからモーション動作をするように設定しています。

６月９日から頭部の上下動作の改良をしてきましたが、６月１６日に完成しました。
昨年から、半年くらい考えていた、頭の上下動作ですが、試作を始めた１月９日から改良しながらの半年、今回、満足するものが完成しました。

＊ＲＯＢＯ-XERO（ＪＯ-ZERO）ハンドのロボザック用を試作しました。2011.03.01

　　ハンドの構造、動作原理はYouTubeなどの動画を何回も見ながら紙に書いて作成しました。

YouTubeに動画を掲載しました。「ROBO-XEROハンドのロボザック用を試作テスト」
YouTubeに動画を掲載しました。「ROBO-XEROハンドのロボザック用を試作」

＊ＲＯＢＯ-XERO（ＪＯ-ZERO）ハンドのロボザック用に改良試作しました。2011.03.03

現在、指の形状とハンド全体を改良して本製作をしようと考えています。

　＊ハンドの取り付け、取り外しの配線はコネクタを使って、簡単に接続できるようにしています。

　YouTubeに動画を掲載しました。
　ロボゼロ・ハンドのロボザック用を作成

ロボザック用ハンドの試作ですが、このサイズにするのに苦労しましたが、もう少しで完成です。

YouTubeに動画を掲載しました。
　ロボゼロ・ハンドのロボザック用を作成3

ロボゼロハンドの動作でロボザック用を作成してきましたが、5月5日・・・ロボザックに合う形にできました。
＊これだけ厚さを抑えるのに苦労しました。

YouTubeに動画を掲載しました。
　ロボゼロ・ハンドのロボザック用完成

2011.10.1

久しぶりにロボザックを動かしました（2ヶ月くらい動かしてなかったようです）。
上記写真のハンド・指の形を変更しようと思い試作しています。

首の長さが気になり・・・・・改良しました。

首の取り付け部のパーツを改良しました。	頭部に組み込んだ様子です。	見える位置を変えて写しました。

改良前の写真改良前の写真を見ると首のバランスが良くないのがわかります。	改良後の写真改良後も首の長さは同じで、上下の動作角度も改良前と同じです。	改良後の写真



頭部改造後の動画をYouTubeの画面で見る
2011.02.12

改良したハンド・・・「44g」	改良したハンド	改良したハンド

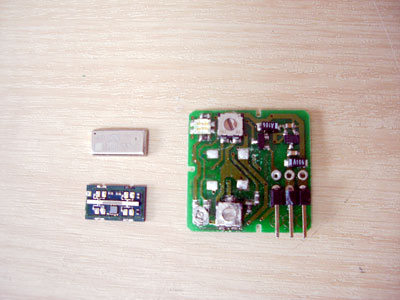

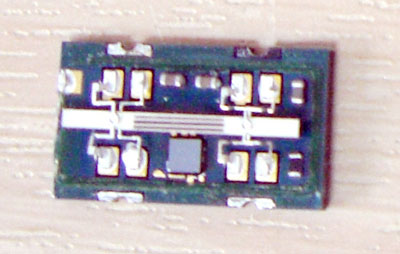

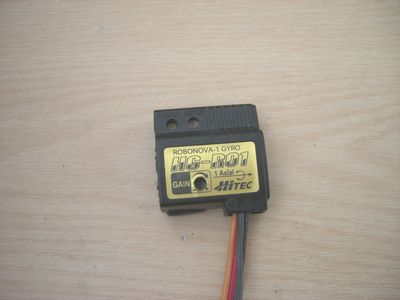

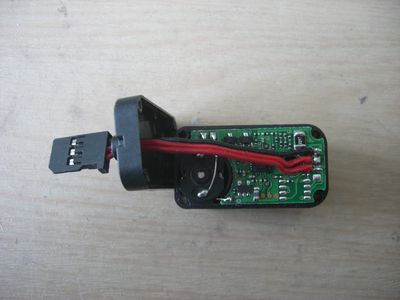

ＨＧ-Ｒ001ジャイロモジュール	基盤から取り外した、圧電振動ジャイロ	左の写真の圧電振動ジャイロを拡大「真ん中の細い長方形が圧電セラミック素子」

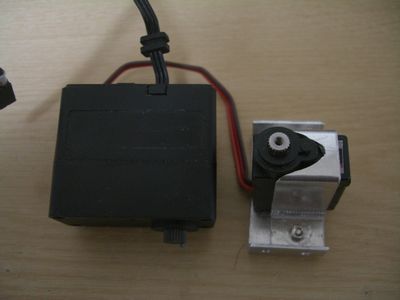

ビストンｎａｎｏ用の小型サーボを使用しました。	ロボザック用のサーボと比べてみました。ＲＯＢＯ－XＥＲＯ（JO-ZERO）用のサーボの半分以下だと思います。	ロボザック用にすると幅が広くなります。

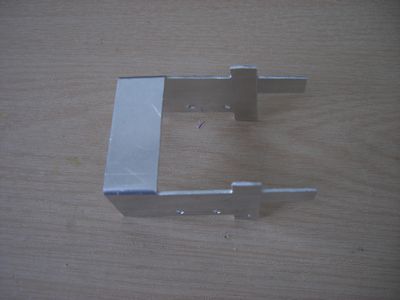

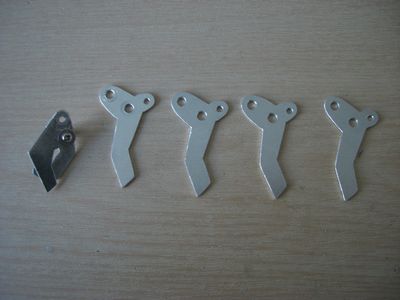

指用にアルミ板からヤスリで作成。形は動画や写真から推定しました。	サーボが小さいのでこんな感じです。

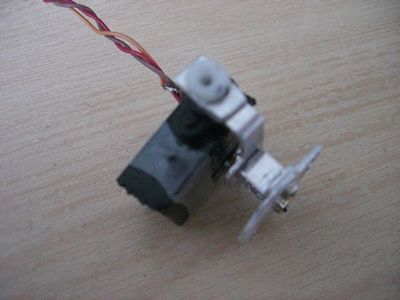

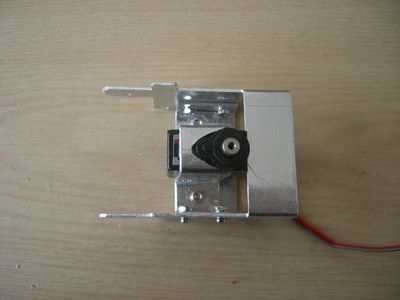

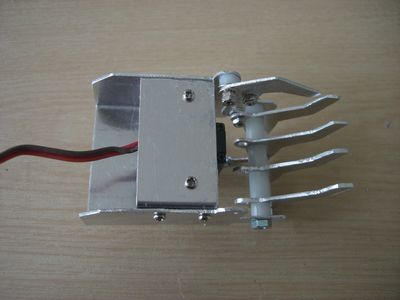

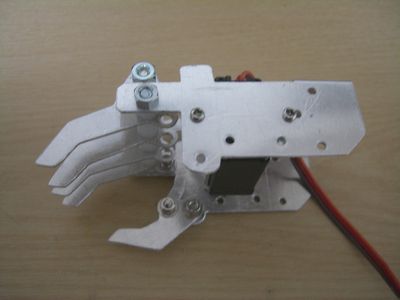

動作を確認するための試作です。	反対側です。	ロボザックに取り付けてみました。


サーボモーターの取り付け位置を変更してハンドの厚みが減少しました。	反対側から見てもロボザック使用になりました。	横から見ると厚みの減少が良くわかります。

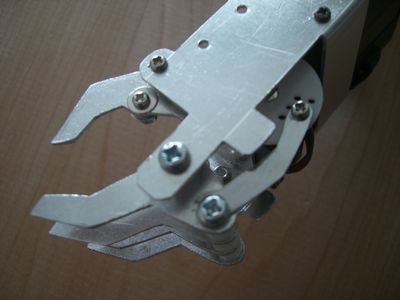

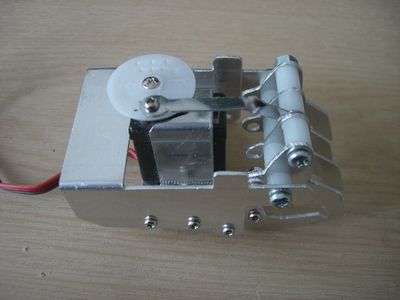

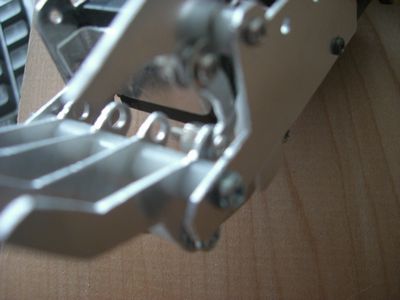

リンク機構です写真の指用アルミにあけた穴はサイズを間違えて大きくなっていますが、正規に作るときは直します。	リンク機構です	リンク機構ですサーボホーンからのリンクにはステンレスを使用。


３月２0日に製作	３月２0日に製作	３月２1日に製作

３月２1日に製作	３月２1日に製作	３月２1日に製作

ロボザックの改造　ＲＺ－１２００９年

頭部に使用している超小型サーボについて

ＧＷＳサーボ　ＰＩＣＯ／ＳＴＤ／Ｆ（フタバ）

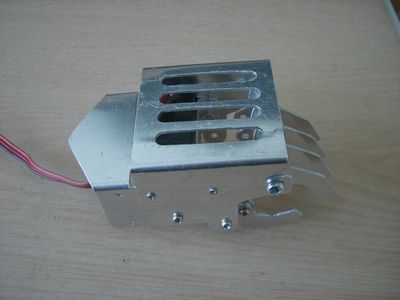

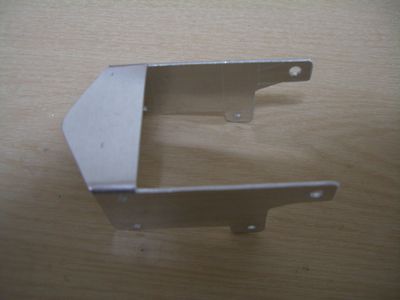

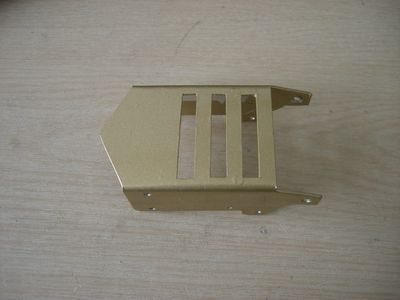

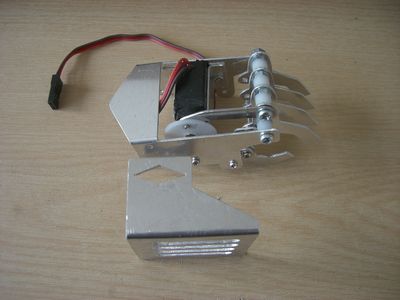

３月２４日に製作最初に作ったハンドカバーですがハンドのネジと干渉して、ひし形の穴から下をカットしました。	３月２４日に製作こんな形で収まりました。	３月２４日に製作改良しないとハンドが大きいです。

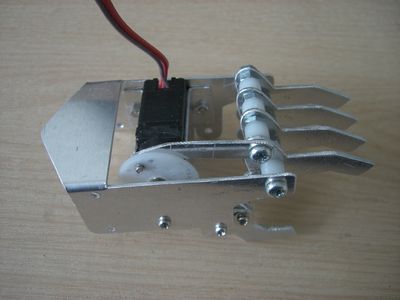

３月２5日に製作重さは48ｇです。	３月２5日に製作	３月２5日に製作

３月２5日に製作	３月２5日に製作	３月２5日に製作これを基本に改良し、ロボザックの常用ハンドを作成する予定です。

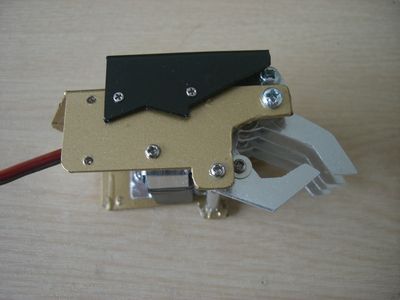

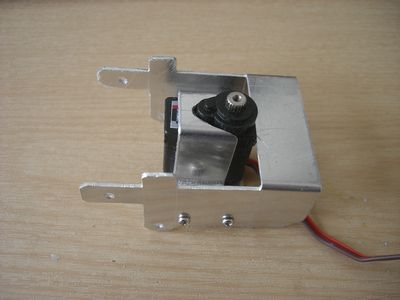

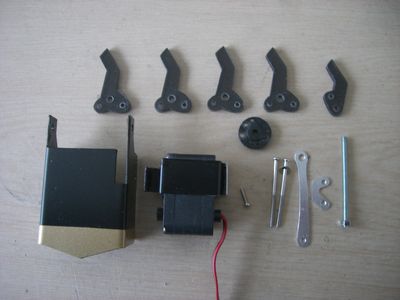

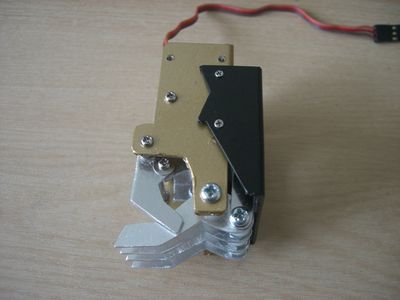

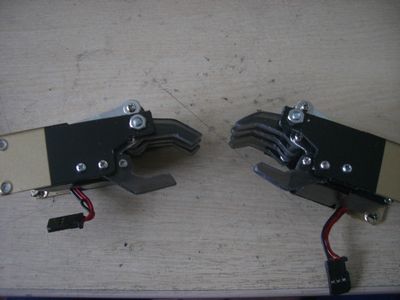

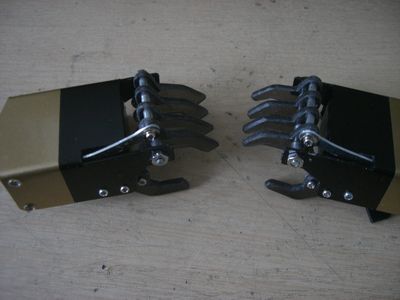

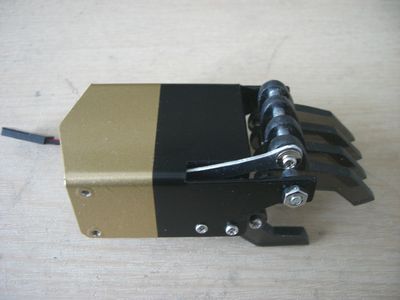

ロボザック用の新ハンドの部品です。	サーボモーターの線を短くしました。	新しいハンドの左です。ハンドの右はサーボホーンが品切れで入荷待ちです。（5月の中頃になりそうです）

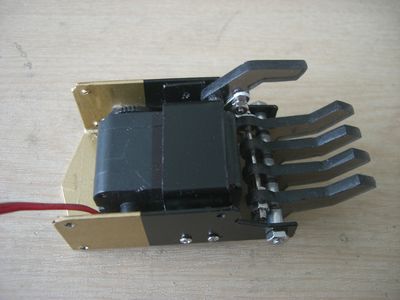

ハンドの裏側です。	ハンドを横から見る。	ロボザックに取り付けた様子。

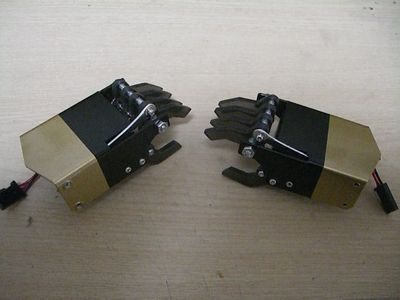

2011.5.31 注文していた、サーボホーンが入荷して、左右のハンドができました。

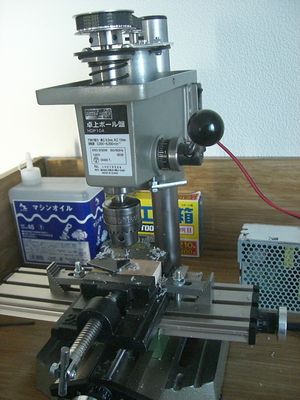

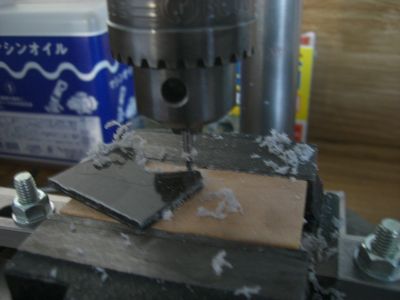

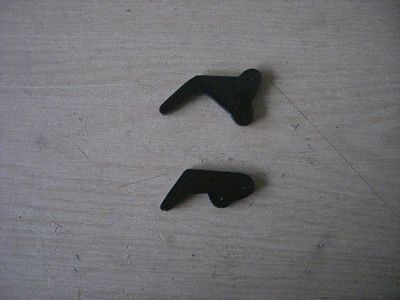

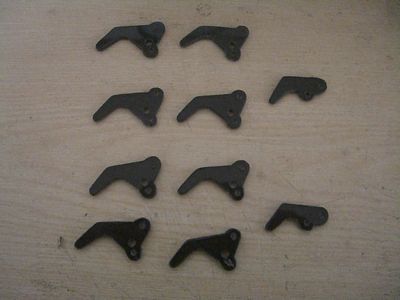

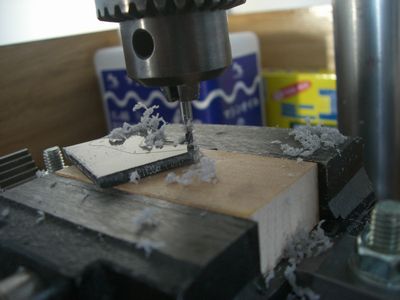

11月4日ロボザック用ハンドの指をエンビ板（3mm）で作成します。	11月4日フライス作業です。	11月4日ミニ卓上ボール盤で、簡易フライス盤にします。万力に木片を置いて、エンドミルを木片に少し入ったところで止めて、回転させて、切削材料のエンビ板を手で動かしての作業です。糸鋸作業みたいです。ハンドルの下の写真中央に見える、改造したストッパーで、固定できるようにしました。指の形にケガイタ線より少し外側を削り、ヤスリで仕上げます。

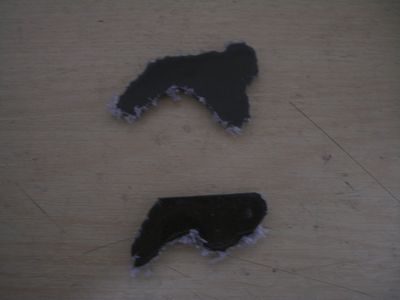

11月4日今回のエンビ板とか、薄いアルミ板等は、この機械で、じゅうぶん作業ができます。	11月4日こんな感じに削れます。後は、ヤスリ仕上げです。	11月5日ヤスリ仕上げ後の写真です。

11月6日今日は、指の最終仕上げをしました。	11月7日昨日作成した、ロボザックの指を取り付けてみたのですが、合いませんでした。ロボゼロハンドよりかなり薄いので、取り付け穴の位置が難しいです。今まで使用していた指にヤスリで若干丸みをつけて取り付けました。	11月7日これで完成です。

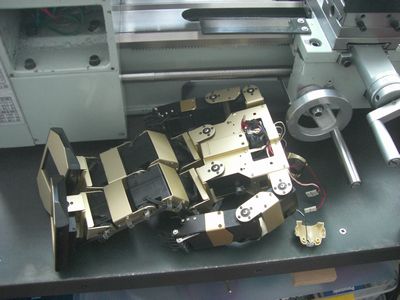

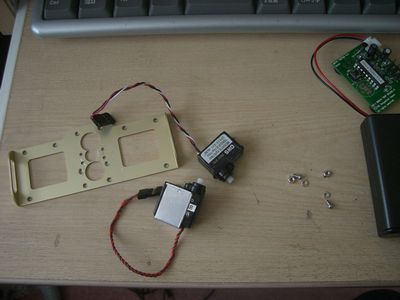

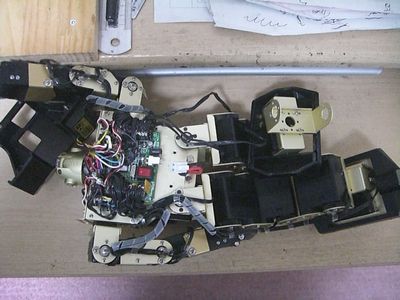

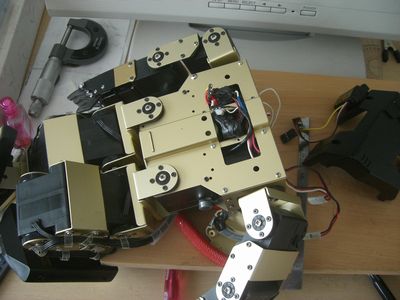

２０１２年１月４日ロボザックの頭部左右動作用のサーボが動作不良になり、交換しました。写真のサーボ２個の上が今まで使用してたサーボ、下が新しいサーボです。	１月４日久しぶりに分解されたロボザック。	１月４日
２０１２年４月８日月に１度くらいは動かしています。今日は、ゼロポイントの設定をして、動かしてみましたが、モーターのギアが弱っているのがあります。

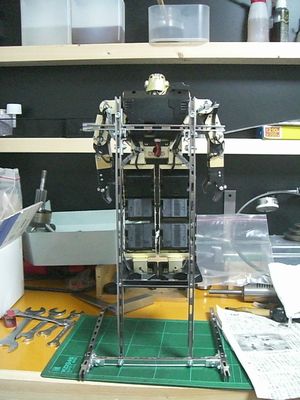

２０１２年４月１１日ロボザックのハンドの形状を変えてみました。現在の左側のハンドの形状を右側のように変更。		２０１２年４月１７日ロボザック用のハンガーを作成。

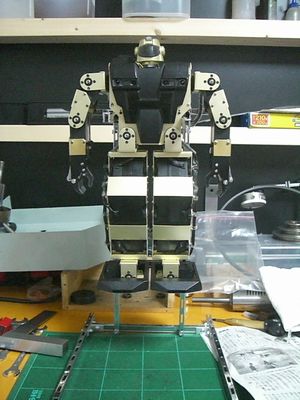

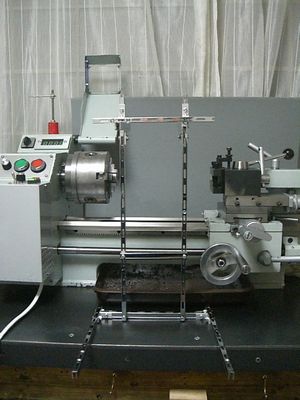

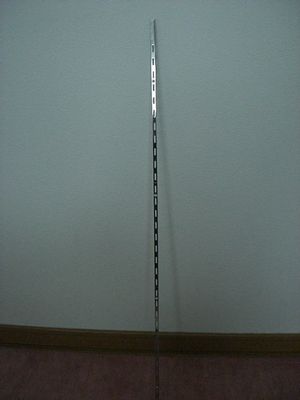

２０１２年４月１７日ロボザック用ハンガーを後ろから！	２０１２年４月１７日背景が邪魔で見づらい写真です。	２０１２年４月１７日ロボットハンガーは、以前から作成しようと思っていたのですが、やっと、作成できました。材料は、ホームセンターで買ってきた（１本５００円くらい）写真のもので、10mm×8mm×150mmで作成しました。

2013年５月２０日ロボザックの１８番サーボの交換をしました。ロボザック用電池の性能回避調整をして、３個の電池が復活しました。新品並みの動作時間です。
